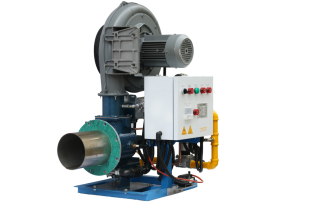

- 产品名称:TBJ枪式燃烧器一体式
- 产品型号:RAH-40
- 产品分类:广东JATE佳腾燃烧器
- 商品点击数:39
深圳佳腾（JATE）是全球公认的为多种工业领域提供领先水平的高性能燃烧解决方案领导者。工业过程加热产品和系统在性能、燃烧效率、低排放、可靠性和安全性方面不断超越客户预期。
● 深圳佳腾（JATE）所有产品技术性能完善，经久耐用，一流的材料，批量的生产和多
重的检测监控保证每一台燃烧机品质优良。
● 深圳佳腾（JATE）燃烧机拥有极高的热效率，燃料的热能获得充分的利用，从而降低
了运行成本。
● 深圳佳腾（JATE）燃烧机独特的构造，明确的零部件布置，符合实际操作要求，保养
维修方便，同事，运行平稳低噪音，符合环保要求。
● 深圳佳腾（JATE）燃烧机无论在售前、售中、还是售后服务，都为用户提供全方位的
基 本 介 绍 及 特 性
介绍：
■ 属于TBJ喷射式燃烧机，TBJ喷射式燃烧机设计使热能非常均匀地分布在热风系统
内；高比例的无级火力调整节能达到精确控温、快速升温和节能的效果。
■ 是一种高效率空气加热式全自动瓦斯燃烧机，用于在工业过程产生大量热风而设计的新型燃烧机。采用多重空气与瓦斯混合燃烧方式，燃烧完全、节省能源（瓦斯）。
■ 燃烧器的钢制壳体后安装了一台完整的助燃风机。通过供应恰当的送风量和风压，当风管内流速在较大范围内变化时，风机无需在燃烧器周围安装流速板照样可以稳定运行。
特长：
●结构紧凑
控制燃气和空气的装置，检测装置和点火装置被组合在一起。
●燃烧安定
本燃烧器采用喷火混气方式，因此，不会产生逆火的现象，并能在大范围内得
到安定的燃烧。
●大的调节比
本燃烧器可以得到大的调节比。
●燃烧调节容易
只要按照指示的压力进行调整即可。
●维护保养简单方便
能从外部打开直接进行燃烧器，点火器，检测棒，混气喷头等的更换。
主要用途：
各种热风炉、热处理、脱臭炉（焚烧炉）。
工 作 原 理
■ 准备工作：打开管道气源球阀，调整二级减压阀，看微压表指针参数是否正常；
■ 风机三相380V电源启动；
■ 风压开关检测风压是否正常；燃气开关检测气压是否正常。此2项检测同时进行，如故障，直接报警，不进行下一步程序。
■ 风压和气压检测正常，延时40秒，给信号至外部循环风机，进行前吹扫，以防爆震。
■ 吹扫之后，开始点火。同时给点火变压器、安全电磁阀、小火电磁阀电源，此过程另外一个主火电磁阀是断开状态。如监测不到火焰，无法感应火焰信号，即点火失败，此款机器点火一次，3-5秒感应不到信号，即输出故障信号。（避免出现部分品牌机器点火不着，会继续点火而产生爆震的风险）
■如感应到火焰信号，即点火成功。此时才会给另外一个主火电磁阀电源，输出大火信号，同时给比例马达4-20MA电流信号，即转大火，开始正常燃烧。
安 全 控 制 功 能
■ 自动点火，不着火自动报警，关闭燃气。
■ 熄火有再点功能。
■ 燃烧风车风压不足不开瓦斯。
■ 开机前有自动清炉时间，以防爆震。
■ 停机有自动吹扫功能。
■ 瓦斯压力不足自动报警
■ 温度超过设定上限自动停止燃烧
■ 比例数显温度连锁控制
操 作 方 法 及 顺 序
1、准备：
A、循环风车、燃烧风车及温度控制器控制线路，请确认接好。
B、瓦斯配管時勿洩漏，須确实依正确方法配管，必要時请检查是否有
漏气发生。（ 简单的方式，就是用肥皂泡沫水在连接处检查之。）
C、请确认循环风车与燃烧风车之转向是否正确。
Ⅰ、循环风车：
直接起动：11kw 以下可直接起动。请确认运转皮帶之方向是否正确。
若不是時，请先将电源切断，将循环风车之接线（U．V.
W）三条中之任意两条对调即可。
Ｙ－△起動：同上，若运转方向不同時，请先将控制箱总电源切断，
然后将电磁接触器上方之无熔丝开关（NFB）之三条中
之任意两条对调即可。
Ⅱ、燃烧风车：
同循环风车之直接起动。请用手指触摸马达軸心之方向，应该为“逆時
针方”若不是時，请将控制箱中之燃烧风车之电磁接触器接线三条中
之任意两条对调即可。
2、启动运转 （请依下列程序顺序运转）
＜点 火＞
1)打开【电源开关】旋钮通电（AC 220V±10V）
2)打开助燃风机电源，空气来源开启。（【风压异常】灯不亮）
3)燃气（液化气/天然气）來源开启。（【气压异常】灯不亮）
4)瓦斯压力与空气压力正常后，进入预吹扫时间（大约30秒）。
5)吹扫结束，控制器（TBC2800）开始通电，点火变压器及主火电磁阀、母火电磁阀同时开启
约3-5秒动作时间。点火后如有着火时，则火焰感应棒传回讯号，检知无误时，则母火电磁
阀继续保持5秒后开启大火电磁阀而【著火】，【正常燃烧】指示灯亮。若点火不着火时，母
火电磁阀关闭，输出报警信号，控制器进入锁定状态。【故障复位】指示灯亮。
系 统 运 行 程 序
■ 闭合电路，开启瓦斯球阀，设定好所需温度。
■ 启动循环风机之后，燃烧机会按照已定程序工作。
■ 在循环风机对炉膛进行预吹扫的几秒（８～１５）秒之内，程序控制器自动对风机出口压力惊醒检知。如果风机出口压力达不到风压侦测器所设定压力，程序控制器会立即关闭燃烧机并自锁、报警，需人为手动排除故障后才能进入下一步程序工作。
■ 在预吹时间内，程序控制器同时自动对瓦斯出口压力进行检知，若瓦斯压力过高或过低，程序控制器会立即关闭燃烧机并自锁、报警，需人为手动排除故障后才能进入下一步程序工作。
■ 风压、瓦斯压力均正常后，燃烧机开始工作，点火电极放出电火花，母火被点着，同时离子火焰探测针进行火焰探测，若探测不到火焰（母火未被点着），程序控制器会在５秒内关闭燃烧机并自锁、报警，需要人为手动排除故障后才能进入下一步程序工作。
■ 母火被点着，离子棒或者UV探测器探测到火焰后，燃烧机进入正常工作状态，对于二段式燃烧机，第一段火正常，间隔延时后打开第二段火，进入正常加温工作状态，对于比例式燃烧机，母火点着正常，间隔延时后，缓慢开启比例阀，进入比例调整加温和比例调整保温状态。
■ 关闭燃烧机，程序控制器会自动进入延时冷炉停机处理，待炉内温度低于８０°Ｃ时，自动关机。
技术支持。
● 深圳佳腾（JATE）所有产品技术性能完善，经久耐用，一流的材料，批量的生产和多
重的检测监控保证每一台燃烧机品质优良。
● 深圳佳腾（JATE）燃烧机拥有极高的热效率，燃料的热能获得充分的利用，从而降低
了运行成本。
● 深圳佳腾（JATE）燃烧机独特的构造，明确的零部件布置，符合实际操作要求，保养
维修方便，同事，运行平稳低噪音，符合环保要求。
● 深圳佳腾（JATE）燃烧机无论在售前、售中、还是售后服务，都为用户提供全方位的
基 本 介 绍 及 特 性
介绍：
■ 属于TBJ喷射式燃烧机，TBJ喷射式燃烧机设计使热能非常均匀地分布在热风系统
内；高比例的无级火力调整节能达到精确控温、快速升温和节能的效果。
■ 是一种高效率空气加热式全自动瓦斯燃烧机，用于在工业过程产生大量热风而设计的新型燃烧机。采用多重空气与瓦斯混合燃烧方式，燃烧完全、节省能源（瓦斯）。
■ 燃烧器的钢制壳体后安装了一台完整的助燃风机。通过供应恰当的送风量和风压，当风管内流速在较大范围内变化时，风机无需在燃烧器周围安装流速板照样可以稳定运行。
特长：
●结构紧凑
控制燃气和空气的装置，检测装置和点火装置被组合在一起。
●燃烧安定
本燃烧器采用喷火混气方式，因此，不会产生逆火的现象，并能在大范围内得
到安定的燃烧。
●大的调节比
本燃烧器可以得到大的调节比。
●燃烧调节容易
只要按照指示的压力进行调整即可。
●维护保养简单方便
能从外部打开直接进行燃烧器，点火器，检测棒，混气喷头等的更换。
主要用途：
各种热风炉、热处理、脱臭炉（焚烧炉）。
工 作 原 理
■ 准备工作：打开管道气源球阀，调整二级减压阀，看微压表指针参数是否正常；
■ 风机三相380V电源启动；
■ 风压开关检测风压是否正常；燃气开关检测气压是否正常。此2项检测同时进行，如故障，直接报警，不进行下一步程序。
■ 风压和气压检测正常，延时40秒，给信号至外部循环风机，进行前吹扫，以防爆震。
■ 吹扫之后，开始点火。同时给点火变压器、安全电磁阀、小火电磁阀电源，此过程另外一个主火电磁阀是断开状态。如监测不到火焰，无法感应火焰信号，即点火失败，此款机器点火一次，3-5秒感应不到信号，即输出故障信号。（避免出现部分品牌机器点火不着，会继续点火而产生爆震的风险）
■如感应到火焰信号，即点火成功。此时才会给另外一个主火电磁阀电源，输出大火信号，同时给比例马达4-20MA电流信号，即转大火，开始正常燃烧。
安 全 控 制 功 能
■ 自动点火，不着火自动报警，关闭燃气。
■ 熄火有再点功能。
■ 燃烧风车风压不足不开瓦斯。
■ 开机前有自动清炉时间，以防爆震。
■ 停机有自动吹扫功能。
■ 瓦斯压力不足自动报警
■ 温度超过设定上限自动停止燃烧
■ 比例数显温度连锁控制
操 作 方 法 及 顺 序
1、准备：
A、循环风车、燃烧风车及温度控制器控制线路，请确认接好。
B、瓦斯配管時勿洩漏，須确实依正确方法配管，必要時请检查是否有
漏气发生。（ 简单的方式，就是用肥皂泡沫水在连接处检查之。）
C、请确认循环风车与燃烧风车之转向是否正确。
Ⅰ、循环风车：
直接起动：11kw 以下可直接起动。请确认运转皮帶之方向是否正确。
若不是時，请先将电源切断，将循环风车之接线（U．V.
W）三条中之任意两条对调即可。
Ｙ－△起動：同上，若运转方向不同時，请先将控制箱总电源切断，
然后将电磁接触器上方之无熔丝开关（NFB）之三条中
之任意两条对调即可。
Ⅱ、燃烧风车：
同循环风车之直接起动。请用手指触摸马达軸心之方向，应该为“逆時
针方”若不是時，请将控制箱中之燃烧风车之电磁接触器接线三条中
之任意两条对调即可。
2、启动运转 （请依下列程序顺序运转）
＜点 火＞
1)打开【电源开关】旋钮通电（AC 220V±10V）
2)打开助燃风机电源，空气来源开启。（【风压异常】灯不亮）
3)燃气（液化气/天然气）來源开启。（【气压异常】灯不亮）
4)瓦斯压力与空气压力正常后，进入预吹扫时间（大约30秒）。
5)吹扫结束，控制器（TBC2800）开始通电，点火变压器及主火电磁阀、母火电磁阀同时开启
约3-5秒动作时间。点火后如有着火时，则火焰感应棒传回讯号，检知无误时，则母火电磁
阀继续保持5秒后开启大火电磁阀而【著火】，【正常燃烧】指示灯亮。若点火不着火时，母
火电磁阀关闭，输出报警信号，控制器进入锁定状态。【故障复位】指示灯亮。
系 统 运 行 程 序
■ 闭合电路，开启瓦斯球阀，设定好所需温度。
■ 启动循环风机之后，燃烧机会按照已定程序工作。
■ 在循环风机对炉膛进行预吹扫的几秒（８～１５）秒之内，程序控制器自动对风机出口压力惊醒检知。如果风机出口压力达不到风压侦测器所设定压力，程序控制器会立即关闭燃烧机并自锁、报警，需人为手动排除故障后才能进入下一步程序工作。
■ 在预吹时间内，程序控制器同时自动对瓦斯出口压力进行检知，若瓦斯压力过高或过低，程序控制器会立即关闭燃烧机并自锁、报警，需人为手动排除故障后才能进入下一步程序工作。
■ 风压、瓦斯压力均正常后，燃烧机开始工作，点火电极放出电火花，母火被点着，同时离子火焰探测针进行火焰探测，若探测不到火焰（母火未被点着），程序控制器会在５秒内关闭燃烧机并自锁、报警，需要人为手动排除故障后才能进入下一步程序工作。
■ 母火被点着，离子棒或者UV探测器探测到火焰后，燃烧机进入正常工作状态，对于二段式燃烧机，第一段火正常，间隔延时后打开第二段火，进入正常加温工作状态，对于比例式燃烧机，母火点着正常，间隔延时后，缓慢开启比例阀，进入比例调整加温和比例调整保温状态。
■ 关闭燃烧机，程序控制器会自动进入延时冷炉停机处理，待炉内温度低于８０°Ｃ时，自动关机。
技术支持。
