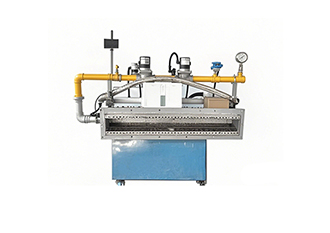

- 产品名称:TCM线性燃烧器
- 产品型号:三段火
- 产品分类:广东JATE佳腾燃烧器
- 商品点击数:36
1)自动点火，不着火自动报警，关闭燃气。
2)熄火有再点功能。
3)燃烧风车风压不足不开瓦斯。
4)开机前有自动清炉时间，以防爆震。
5)停机有自动吹扫功能。
6)瓦斯压力不足自动报警
7)温度超过设定上限自动停止燃烧
8)比例数显温度连锁控制
七、控制方式介绍：
三段火：大火和小火两个出力，根据温控器（开关）的命令而工作，可以小火（保温）、大火（升温）、或停机调节。
比例调节式：在标准渐进的燃烧基础上加个比例马达和比例蝶阀，就变成比例调节式燃烧器，这样可以根据传感器（温控器4-20MA电流）的信号，燃烧器可以停留在工作范围内的任意一个点，系统工作始终能够处于平衡状态，转火平稳，调节范围大
八、应用领域：
特别适合于要求大容量清洁热风的应用，包括窑炉、干燥炉、焚烧炉和类似的工业设备。
•焚化炉 •干燥固化炉 •纺织品干燥炉 •食品处理 / 烘培炉 •烤漆炉 •陶瓷烘干炉• •间接燃烧加热器
十、机头尺寸及开孔尺寸：
型号 机头尺寸（长*高*厚）
单位：MM 开孔尺寸（长*高）
单位：MM
TCM-10 157*172*300 180*190
TCM-20 307*172*300 330*190
TCM-30 458*172*300 480*190
TCM-40 607*172*300 630*190
TCM-50 758*172*300 780*190
TCM-60 907*172*300 930*190
TCM-70 1055*172*300 1080*190
TCM-80 1206*172*300 1230*190
TCM-90 1355*172*300 1375*190
TCM-100 1505*172*300 1525*190
十一、操作方法及顺序：
1、准备：
A、循环风车、燃烧风车及温度控制器控制线路，请确认接好。
B、瓦斯配管時勿洩漏，須确实依正确方法配管，必要時请检查是否有
漏气发生。（ 简单的方式，就是用肥皂泡沫水在连接处检查之。）
C、请确认循环风车与燃烧风车之转向是否正确。
Ⅰ、循环风车：
直接起动：11kw 以下可直接起动。请确认运转皮帶之方向是否正确。
若不是時，请先将电源切断，将循环风车之接线（U．V.
W）三条中之任意两条对调即可。
Ｙ－△起動：同上，若运转方向不同時，请先将控制箱总电源切断，
然后将电磁接触器上方之无熔丝开关（NFB）之三条中
之任意两条对调即可。
Ⅱ、燃烧风车：
同循环风车之直接起动。请用手指触摸马达軸心之方向，应该为“逆時
针方”若不是時，请将控制箱中之燃烧风车之电磁接触器接线三条中
之任意两条对调即可。
2、启动运转 （请依下列程序顺序运转）
＜点 火＞
1)打开【电源开关】旋钮通电（AC 220V±10V）
2)打开助燃风机电源，空气来源开启。（【风压异常】灯不亮）
3)燃气（液化气/天然气）來源开启。（【气压异常】灯不亮）
4)瓦斯压力与空气压力正常后，进入预吹扫时间（大约30秒）。
5)吹扫结束，控制器（BP230）开始通电，点火变压器及主火电磁阀、母火电磁阀同时开启约3-5秒动作时间。点火后如有着火时，则火焰感应棒传回讯号，检知无误时，则母火电磁阀继续保持5秒后开启大火电磁阀而【著火】，【正常燃烧】指示灯亮。若点火不着火时，母火电磁阀关闭，输出报警信号，控制器进入锁定状态。【故障复位】指示灯亮。
＜熄 火＞
如(5)之动作而未着火时，请押【燃烧机 OFF】钮，然后警报停止。其次请轻押控制盘内之燃烧控制器（BP230）之复位按钮数次，然后再做点火动作，经 2～3 次这种操作后仍无法着火时，请依〝异常时的检查方法〞处理。
＜停止运转＞
１．压下【燃烧机 OFF】钮。
２．压下【燃烧风车 OFF】钮。（空气压力正常灯灭）
３．压下【循环风车 OFF】钮。（请在无负荷运转至热风温度降至100℃以下为止，再关闭循环
风车，或可用【定时停止运转】钮来设定之。）
４．关闭瓦斯来源。
５．将【操作电源】切至 OFF 位置。
十二、系统运行程序：
1)闭合电路，开启瓦斯球阀，设定好所需温度。
2)启动循环风机之后，燃烧机会按照已定程序工作。
3)在循环风机对炉膛进行预吹扫的几秒（８～15）秒之内，程序控制器自动对风机出口压力惊醒检知。如果风机出口压力达不到风压侦测器所设定压力，程序控制器会立即关闭燃烧机并自锁、报警，需人为手动排除故障后才能进入下一步程序工作。
4)在预吹时间内，程序控制器同时自动对瓦斯出口压力进行检知，若瓦斯压力过高或过低，程序控制器会立即关闭燃烧机并自锁、报警，需人为手动排除故障后才能进入下一步程序工作。
5)风压、瓦斯压力均正常后，燃烧机开始工作，点火电极放出电火花，母火被点着，同时离子火焰探测针进行火焰探测，若探测不到火焰（母火未被点着），程序控制器会在５秒内关闭燃烧机并自锁、报警，需要人为手动排除故障后才能进入下一步程序工作。
6)母火被点着，离子棒或者UV探测器探测到火焰后，燃烧机进入正常工作状态，对于二段式燃烧机，第一段火正常，间隔延时后打开第二段火，进入正常加温工作状态，对于比例式燃烧机，母火点着正常，间隔延时后，缓慢开启比例阀，进入比例调整加温和比例调整保温状态。
7)关闭燃烧机，程序控制器会自动进入延时冷炉停机处理，待炉内温度低于80°Ｃ时，自动关机。
十三、故障排除及处理方法：
故障内容 主要原因 处理方法
助燃风机电机不运转 1.未供电 确认是否有电
2.保险丝熔断 检查保险丝
3.电机故障 检查原因、更换或维修
4.程序控制盒不良 检查原因、更换或维修
助燃风机电机运转但不点火 1.点火变压器不良 检查原因、更换或维修
2.风机反转 检查原因、将三相电源UVW任意两点调换
3.空气压力开关损坏 检查原因、更换
4.高压导线问题 检查原因、更换
5.点火棒有污渍覆盖 清理干净
6.点火棒的点火位置不良 调整
7.程序控器器不良 检查原因、更换或维修
8.没有供燃气 重新供气
9.气压开关损坏 检查原因、更换
点火成功但立即熄火 1.火焰检测棒位置不良 调整
2.火焰检测导线不良 检查原因、更换
3.空气和燃气比例不协调 调整
4.风门开度太大 调整
5.管道中燃气量不足 增加燃气量
6.程序控制器不良 检查原因、更换或维修
火焰发红 1.空气量不足 增大风门
2.燃气不纯 更换
燃烧不稳定 1.供气压力不稳定 调整
2.风机问题 检查原因、更换或维修
3.燃烧头堵塞 清理干净
控温效果不明显 1.小火太大 小火球阀关小
2.连杆螺丝松弛 拧紧连杆螺丝
3.比例马达不动作 更换比例马达
4.温控器P.I.D值不当 重新设定
十四、定期维护保养与检查：
燃烧设备检查要领
维护时间 序号 维护内容
日检查表 1 定期检查连杆上螺丝是否松动并锁紧
2 检查瓦斯压力调节器口过滤网是否有杂物阻塞
3 检查风压开关的吸入管风口是否阻塞
4 检查控制电线是否潮湿或污垢，尤其是点火线和感应线
月检查表 1 检查火焰探测装置是否处于良好清洁状态
2 检查空气/燃气压力是否稳定正确
3 试验所有系统警报是否有正确响应
4 检查并清洁点火棒
5 检查通风设备工作是否正常
6 试验所有安全设备和联锁程序。每月强制进行安全连锁的测试。有意制造故障，同时注意有关设备是否如制造商规定的关闭或停止。通过手动关闭燃烧器燃气，试验火焰安全装置。
7 试验手动燃气关断阀是否正确工作。
8 检查并清洁助燃风机叶轮。
年检查表 1 对安全关断阀进行关闭密封度的泄漏试验。
2 通过改变压力观察压力开关的动作情况来判断压力开关是否正常。并将这些值与实际压力加以比较。
3 目测检查点火棒电缆和接头。
4 检查点小火管道是否有泄漏。
5 确保下列元件无损坏或变形。
• 燃烧器喷嘴 • 点火棒 • 火焰探测器
